石油化工行业
厂区智能物流管理系统

厂区智能物流管理系统

项目概述

厂内物流系统（XY-TMS）采用"工业物联网、大数据技术"加强信息管理和服务，以"XY-TMS 智能物流信息化管理平台"为核心，结合排队验票叫号系统、门禁系统、安全检查系统、无人值守称重系统、装/卸车控制系统，并实时与 ERP、DCS 系统数据交互，从而将库/厂区储运环节及现场系统、设备集成为一整套实时信息化管理系统，达到业务流程化、过程自动化的管理模式；实现司机云端远程预约、自助验单排队叫号、自助称重、智能装/卸车操作、出入厂作业智能验证、自动生成相关安检及业务记录报表等功能，以减少整个装/卸车流程的人工干预，提高工作效率、优化服务质量、降低人工劳动强度、保障厂区安全、提升企业经济效益；同时，为公司决策层和管理层提供可靠、准确、一致的可视化经营数据，构建一个高效节能、绿色环保、安全透明的智慧仓库/工厂。

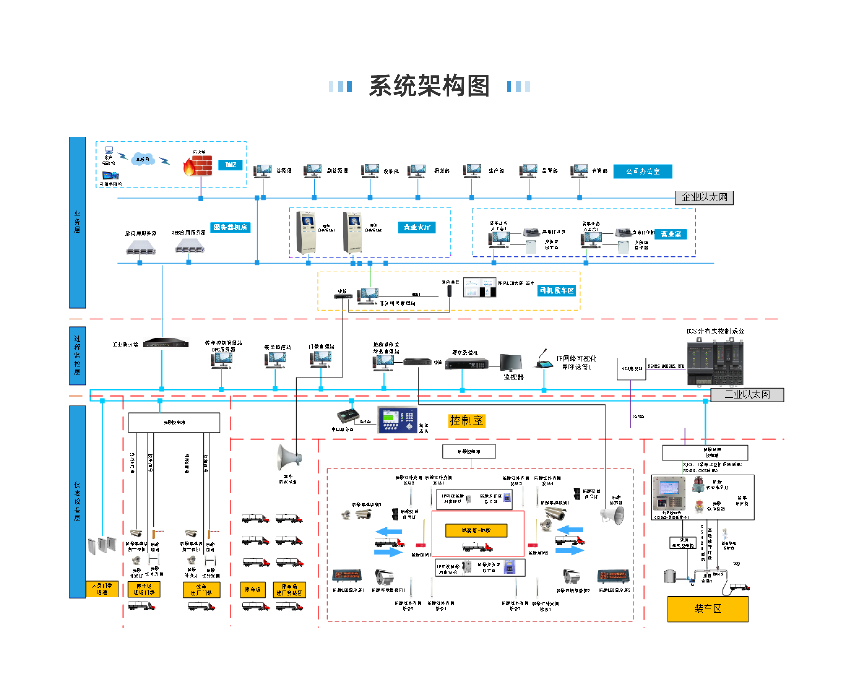

项目系统设计总体目标

项目系统设计总体目标

智慧管理
车辆进厂作业远程预约，自助登记排队叫号，厂外车辆智能排队，槽车进库安全检查，SOP 指引、进出库门禁自动识别放行、自助刷卡称重、装/卸车鹤位自动化分配、装/卸车过程自动化控制及安全连锁保护；
技术创新
保持技术先进性和可靠性、扩展性能强，与公司 ERP 系统、DCS 系统无缝对接；系统设备、数据库能够扩展，满足业务增长的需求；
安全可靠
进厂安全检查、SOP 作业指引、设备连锁保护贯穿全流程，把安全要求固化进每一个作业环节；
数据共享、融合应用
在线智能装备、技术集成应用，同时与企业资源计划管理系统、DCS 系统协同工作，完成上下游系统数据共享和融合，实现槽车装卸车工作全流程智能管理；
界面友好、操作简单
系统人机界面友好、操作简单、易于应用，对现场操作人员要求尽可能简单，最终实现便捷高效应用的目的。
XY-TMS 场内物流系统主要功能模块

XY-TMS 场内物流系统主要功能模块

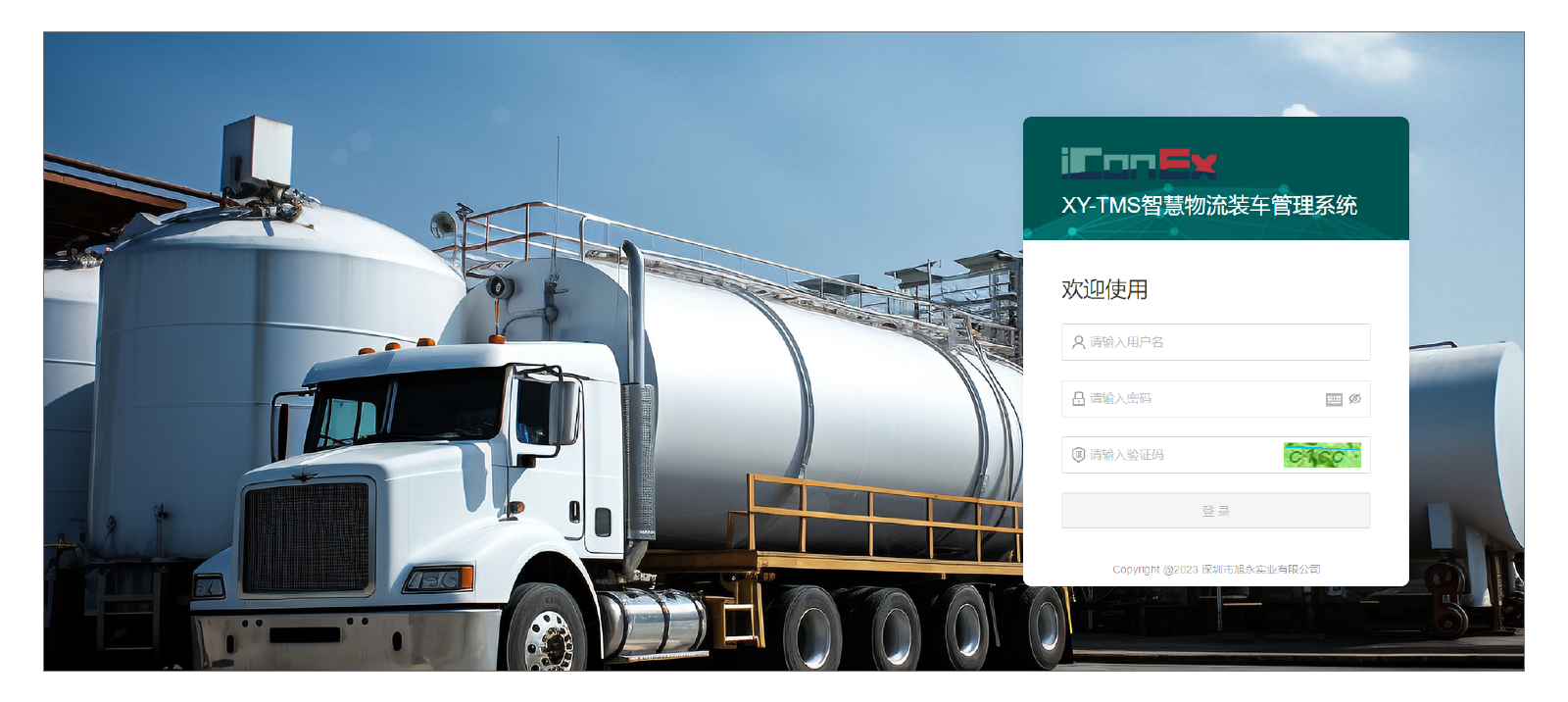

登录页面

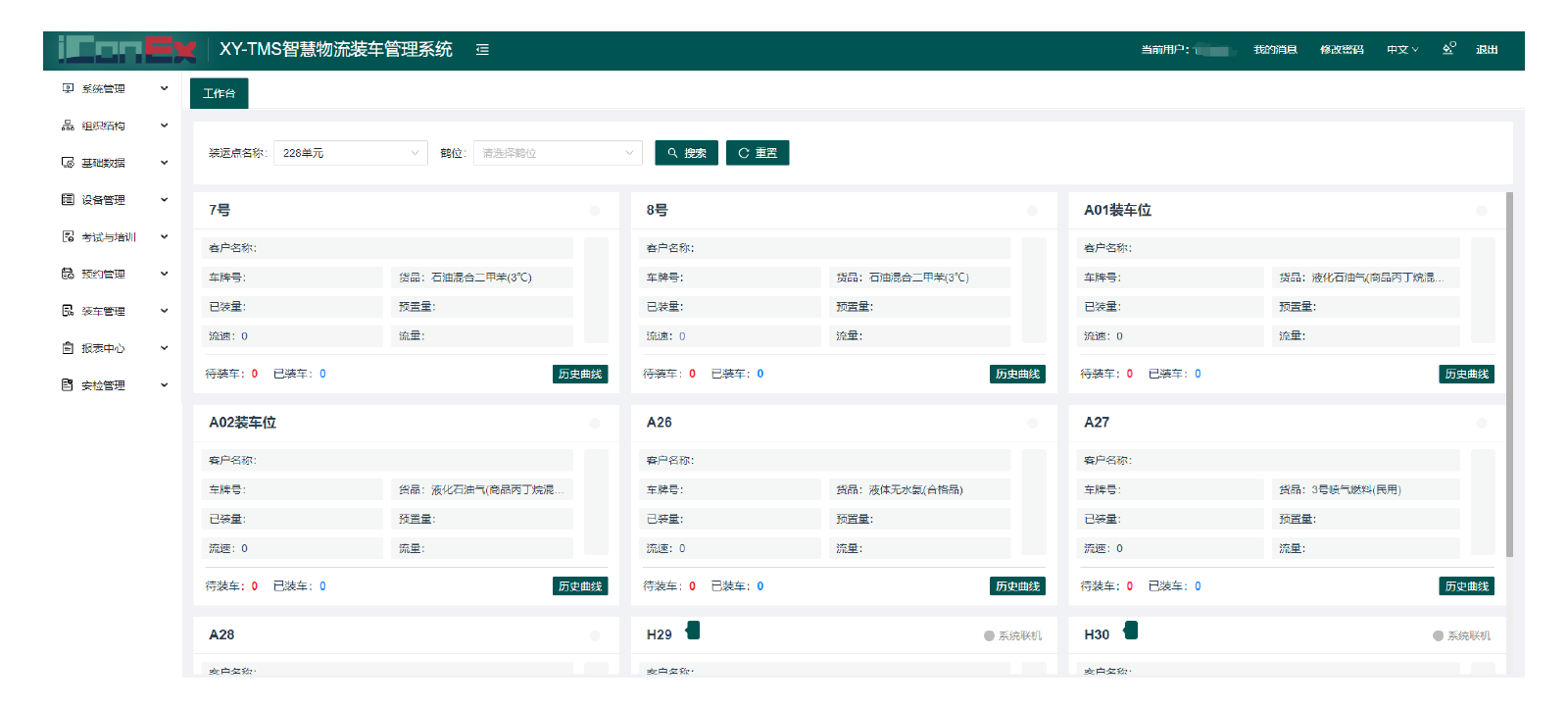

工作台

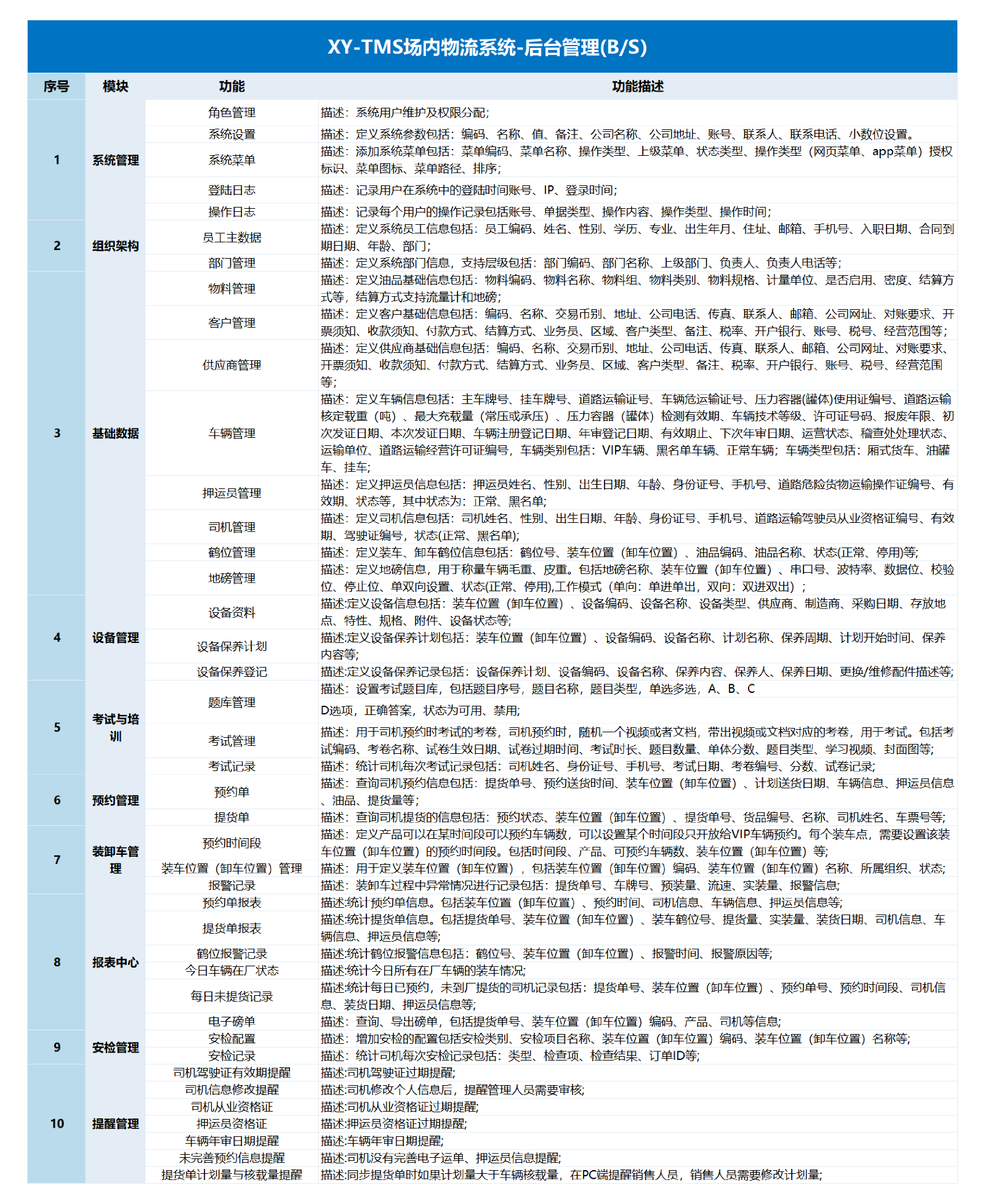

后台管理（B/S）

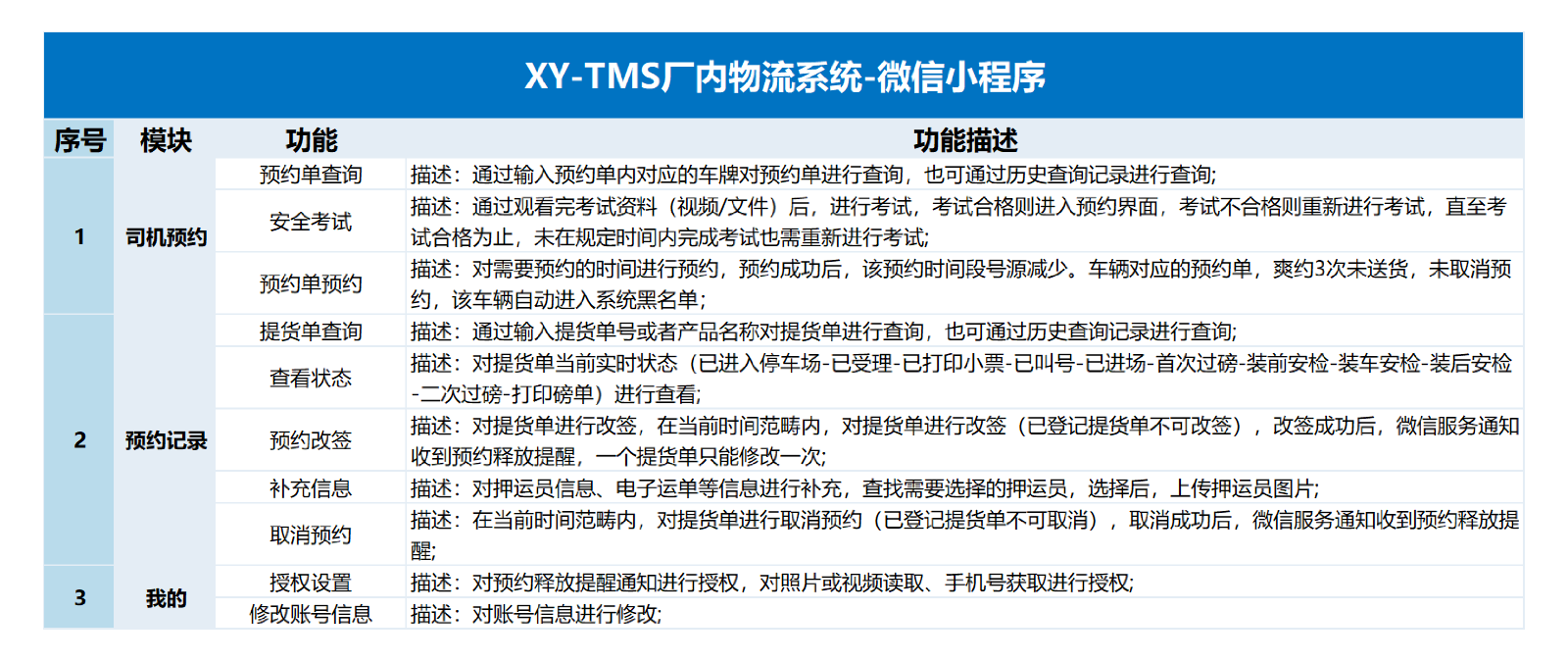

微信小程序

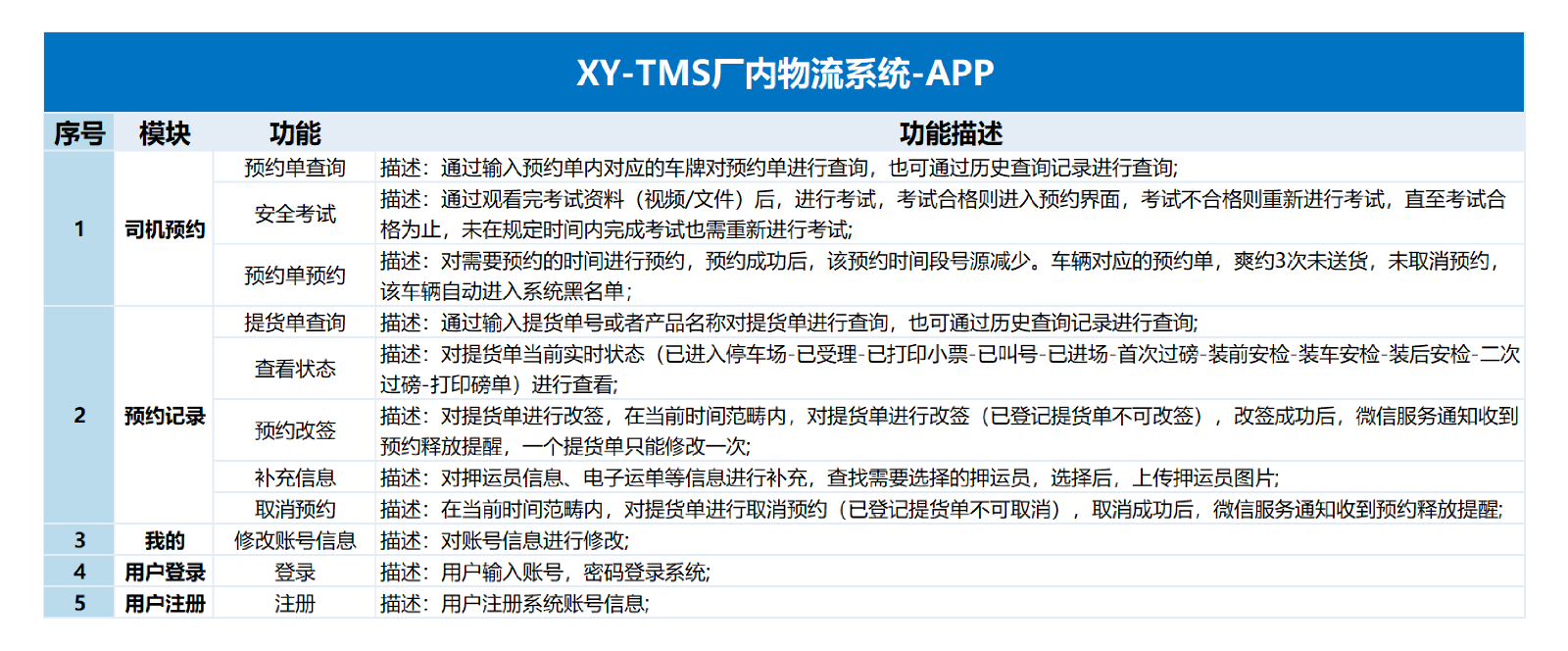

APP

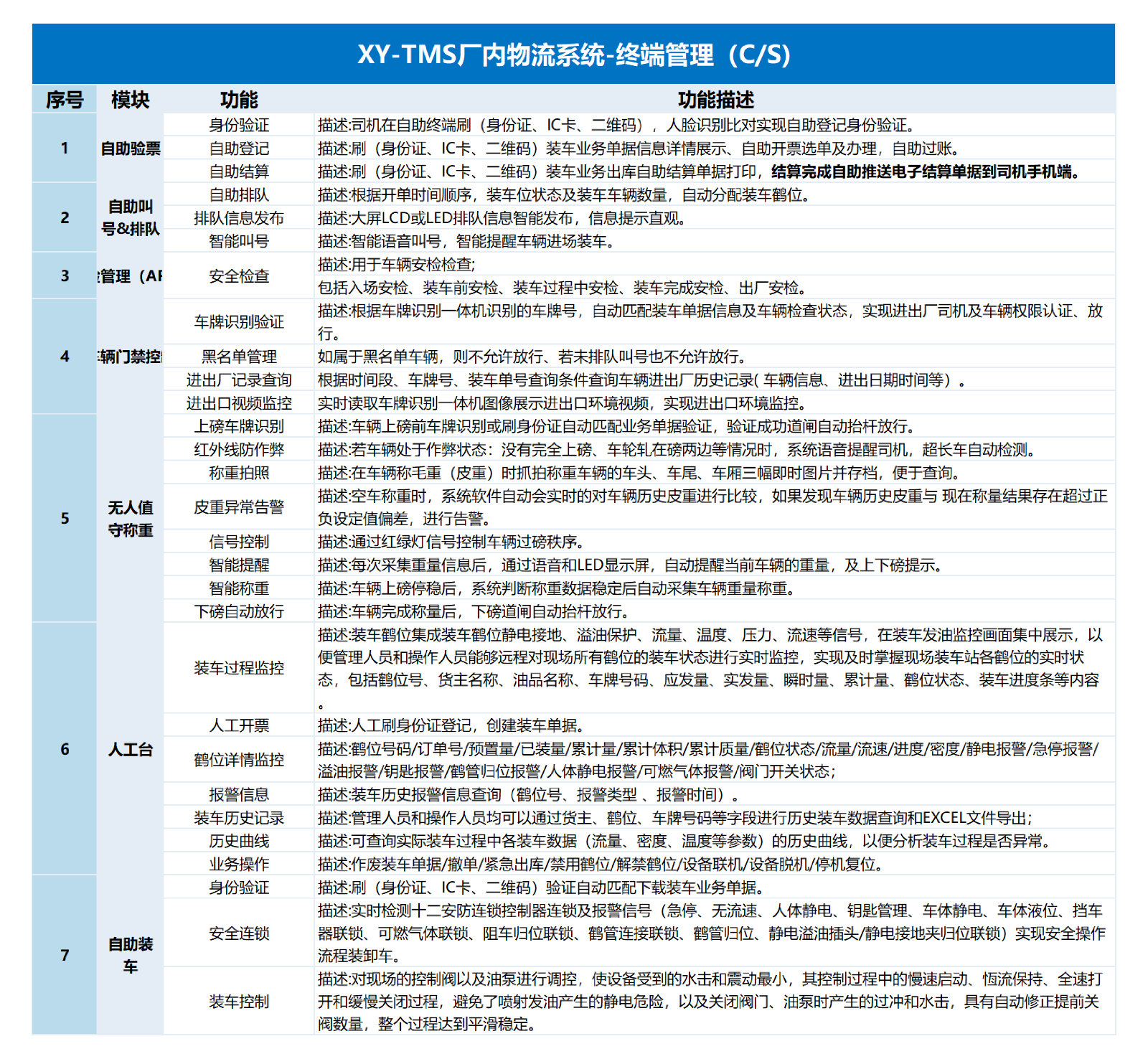

终端管理（C/S）

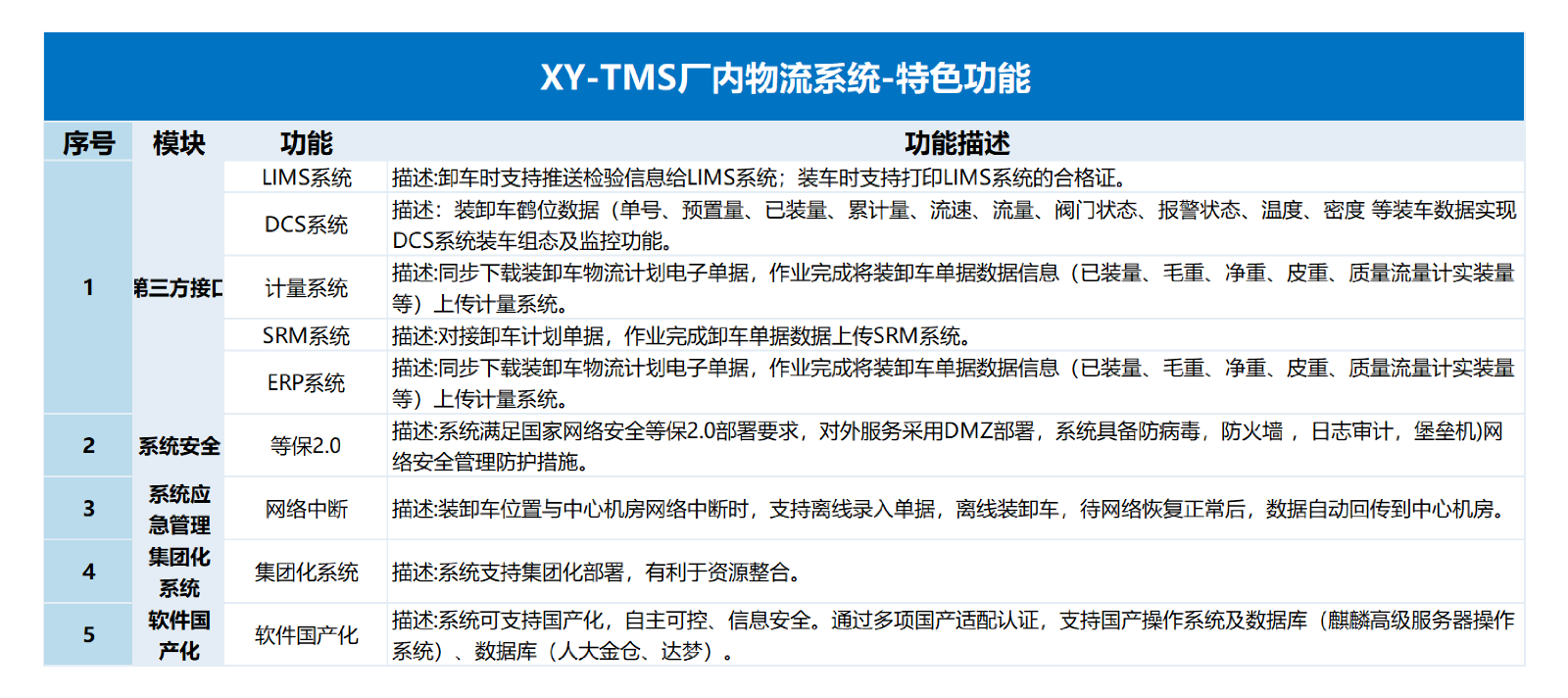

特色功能
平台硬件配置及性能

平台硬件配置及性能

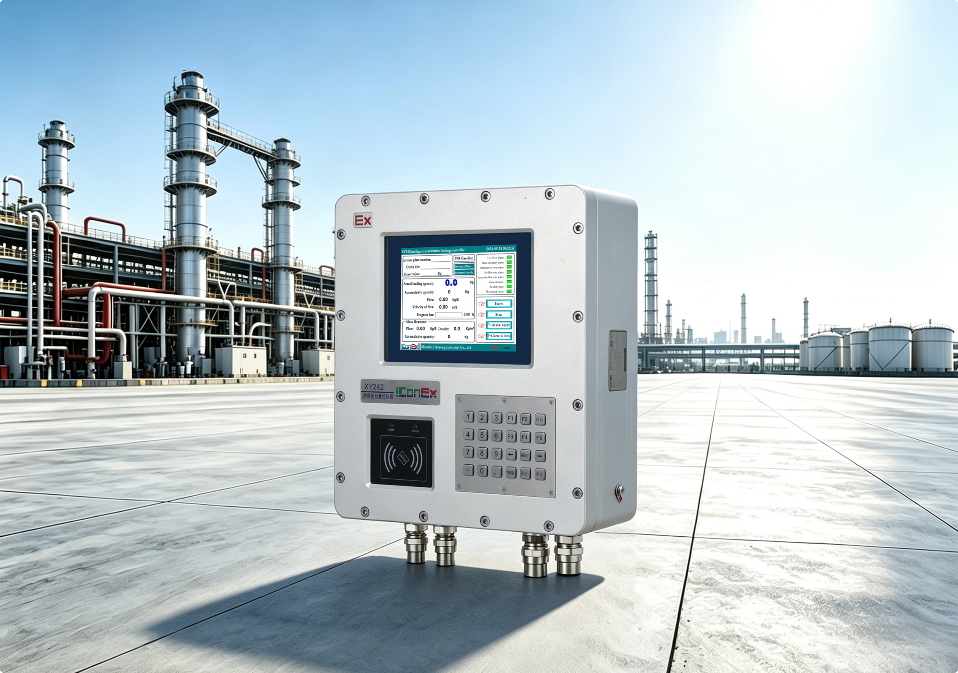

XY242 型防爆型批量控制器

XY242 型防爆型批量控制器由西门子 PLC 和防爆按键型智能操作终端组成，结合通用的上位机控制软件和先进的控制算法，具有控制精度高、性能可靠、易于维护和使用等特点；批量控制器提供完全开放的通讯协议，方便与用户管理系统接口；和各种流量计、温度计、液位开关、接地开关、控制阀门、上位机等配套，构成一个完整的分布式定量装/卸车控制。

基本性能

  • 真彩 10 寸 TFT 高亮屏
  • 质量/体积、流量、温度、密度、时间实时显示
  • 联机或脱机工作方式
  • 操作人员密码、系统管理员密码设置
  • 防静电溢油保护、装车流速异常报警等连锁保护功能
  • 精确控制电磁控制阀、多段式控制阀、调节阀等
  • 泵阀连动控制功能
  • 装车过量报警
  • 装车现场监护人员、驾驶员在位检测联锁功能
  • 温度补偿功能（API 标准）
  • 自诊断测试
  • 防浪涌、防雷击保护

基本参数

  • 防爆标志
    ATEX: II 2G Ex db IIB+H₂ T6 Gb；IECEx: Ex db IIB+H₂ T6 Gb
  • 防护等级
    IP66
  • 精确度
    ±1 个脉冲
  • 供电电压
    AC220V 或 AC110V
  • 环境温度
    -40～60℃
  • 脉冲信号输入
    Vp-p≥2V，频率≤30KHz（标准配置：2 路）
  • 开关量输入
    用于阀泵反馈、防溢防静电开关信号（标准配置：10 路）
  • 开关量输出
    用于控泵、控阀及其它（标准配置：8 路）
  • 模拟信号输入（4～20mA）
    用于温度、压力、调节阀反馈检测（标准配置：2 路）
  • 模拟信号输出（4～20mA）
    用于调节阀控制（标准配置：1 路）
  • 通讯总线
    1 路 RS485
  • 操作按键
    24 键霍尔不锈钢按键
  • 识别器类型
    IC 卡读卡器或二维码识别器
系统收益

系统收益

01
防作弊、堵漏洞、防装卸料错误
每台磅每年减少损耗 50-500 万元，杜绝装卸料罐错误带来的安全风险。
02
提升物流、料罐仓储效率
每辆车仅需 5-15 秒，提高 10 倍的过磅效率。
03
系统流程保证各环节安全可靠
在线培训、安全考核；智能指引、安全检查；设备连锁、安全保护。
04
减少员工
增加效率
减少 80% 的计量人员，降低人工和管理成本。
05
APP 移动应用
预约送货、在线考试、送货单审核、安全检查。
06
多端系统接口
与 ERP（SAP 金蝶 用友）、LIMS、DCS 等系统对接。
项目案例

项目案例

  • 中海油惠州石化有限公司 XY-TMS 智能储运装卸车管理系统案例
    中海油惠州石化 228 单元上线 XY-TMS 智能储运装卸车管理系统，解决传统人工开单、重复检车流程繁琐、单据核验存在风险等痛点。系统支持线上预约备案、自助终端开单结算、无人值守称重与装车全程监控，实现全流程自助化作业。项目试运行完成 5500 余车次装运，货品总量超 14.5 万吨，每年节省运营成本 200 余万元，完成库区装车数字化闭环管控。
  • 中海油惠州石化有限公司 XY-TMS 智能储运装卸车管理系统案例
    中海油惠州石化 228 单元上线 XY-TMS 智能储运装卸车管理系统，解决传统人工开单、重复检车流程繁琐、单据核验存在风险等痛点。系统支持线上预约备案、自助终端开单结算、无人值守称重与装车全程监控，实现全流程自助化作业。项目试运行完成 5500 余车次装运，货品总量超 14.5 万吨，每年节省运营成本 200 余万元，完成库区装车数字化闭环管控。
  • 中海油惠州石化有限公司 XY-TMS 智能储运装卸车管理系统案例
    中海油惠州石化 228 单元上线 XY-TMS 智能储运装卸车管理系统，解决传统人工开单、重复检车流程繁琐、单据核验存在风险等痛点。系统支持线上预约备案、自助终端开单结算、无人值守称重与装车全程监控，实现全流程自助化作业。项目试运行完成 5500 余车次装运，货品总量超 14.5 万吨，每年节省运营成本 200 余万元，完成库区装车数字化闭环管控。
  • 中海油惠州石化有限公司 XY-TMS 智能储运装卸车管理系统案例
    中海油惠州石化 228 单元上线 XY-TMS 智能储运装卸车管理系统，解决传统人工开单、重复检车流程繁琐、单据核验存在风险等痛点。系统支持线上预约备案、自助终端开单结算、无人值守称重与装车全程监控，实现全流程自助化作业。项目试运行完成 5500 余车次装运，货品总量超 14.5 万吨，每年节省运营成本 200 余万元，完成库区装车数字化闭环管控。
